Parámetros técnicos:
|
Diámetro
|
DN25~DN300 (1' “~25" ')
|
|
Presión nominal
|
1.6Mpa, 2.5Mpa, 4.0Mpa, 6.4Mpa
|
|
Fuente de alimentación
|
AC24V/AC110V/220V
|
|
Medios convenientes
|
agua dulce, aguas residuales, agua de mar, aire, fibra
|
|
Método de control
|
Con./desc. normal
Con./desc. inteligente
Regulación inteligente
|
|
Torneado de piezas en ángulo clasificado
|
90±2°
|
|
Ángulo máximo de la rotación
|
360°
|
|
Tiempo en marcha
|
Sobre 15S (por el 90°)
|
|
Resistencia de aislamiento
|
100MΩ/100VDC
|
|
Voltaje de Withstand
|
500VAC 1Min
|
|
Temperatura media
|
≤80°can instalan al actuador directamente
necesidad del ※ >80° de instalar el soporte de la radiación térmica
|
|
Temporeros ambiente
|
-30℃- 60℃
|
|
Especificación del eje de la salida
|
Cuadrado octagonal o masculino femenino
|
|
Profundidad del agujero
|
≤17m
|
|
Tipo de conexión
|
conexión JB79-59, reborde del reborde del RF
|
|
Material del cuerpo de válvula
|
Acero inoxidable 304/316
|
Esquema eléctrico:
1)con./desc. normal
2)con./desc. inteligente
3)modulación inteligente:

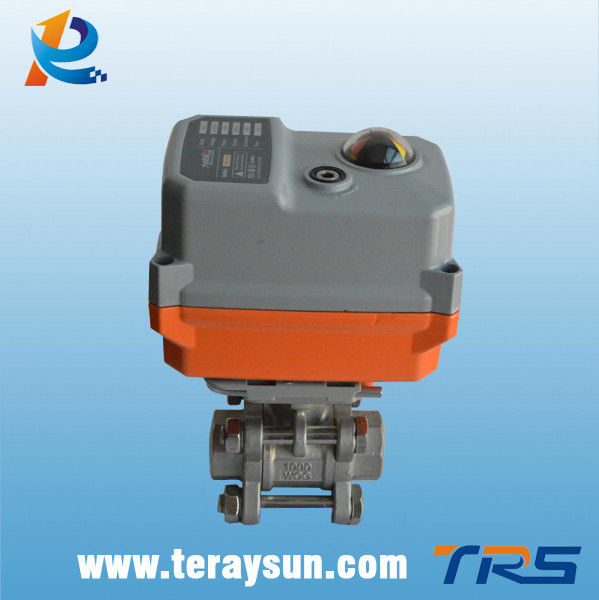

Imágenes del artículo:
Instrucción del montaje:
Requisitos técnicos instalados de la válvula:
1.When instalan la vávula de bola, el esfuerzo de torsión máximo ≤14NM. Si la vávula de bola está fuera de operación, la válvula máxima del esfuerzo de torsión primero con./desc. O usted puede elegir la vávula de bola con el lacre elástico.
2. Atención de la paga de Pls a los elementos siguientes si usted instala el soporte y el acoplamiento por ti mismo:
El ※ la intensidad del soporte debe cumplir los requisitos que usan: el soporte que tuerce el grado ≤0.2mm en curso de con./desc.
※ El paralelismo del soporte ≤0.5mm.
※ Al procesar el agujero del eje en ambos extremo del acoplamiento, para asegurar la exactitud y la concentricidad.
Para asegurarse de la histéresis mecánica ≤10°, si no hará el actuador incapaz de trabajar.
3. El tornillo debe ser lavadora plana instalada de la arandela elástica.
Le sugerimos unto un poco de cemento de la junta alrededor del tornillo en caso del aflojamiento del tornillo.
4. Después de la instalación, el usuario debe cambiar la válvula por intervalos una vez con el dispositivo de la manija primero.
Modificando la válvula después de asegúrese de que trabaja bien.
Ambiente de trabajo:
1.Indoor y al aire libre son ambos opcionales.
los productos a prueba de explosiones 2.Not, no los utilizan en el ambiente inflamable y explosivo.
necesidad 3.You de instalar el dispositivo protector para el actuador si expossed a la lluvia o a la sol.
atención de la paga 4.Please a los temporeros ambiente.
5.When que instala, usted necesita considerar el espacio reservado para atar con alambre y reparar.
el poder 6.When encendido, no se permite desmontar el actuador y la válvula.
el poder 7.When encendido, no se permite hacer el cableado.
※ El absolutamente ninguna caer abajo la tierra, que golpeará el dispositivo y llevará a la operación incorrecta.
※ Absolutamente ninguna situación en el dispositivo, que causará el malfuncionamiento del dispositivo o el accidente personal.
※ Se prohíbe para hacer proyecto del cableado en día lluvioso o cuando hay chapoteo del agua.
